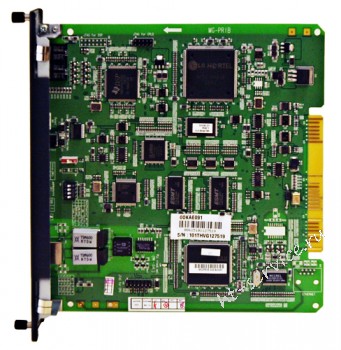

Ericsson-LG MG-PRIB плата ISDN PRI (30B+D), Q.931
|
Обращаем ваше внимание на то, что вся информация, размещенная на сайте, носит информационный характер и не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ. Для получения точной информации о характеристиках, а также стоимости товаров и услуг, пожалуйста, обращайтесь к менеджерам компании
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
PRIB (Primary Rate Interface Board) (Плата интерфейса ISDN PRI)Плата интерфейса ISDN PRI (PRIB) обеспечивает один (1) интерфейс PRI или один (1) интерфейс E1R2; данный интерфейс поддерживает 30 однонаправленных каналов ИКМ и 2 канала сигнализации для PRI или E1R2. Плата PRIB использует существующий интерфейс, описанный в рекомендациях ITU-T G.704, G.703 и G.823. Сюда входит формат кадра CEPT, состоящий из 32 8-битовых таймслотов, скорость передачи данных 2,048 МГц. Из 32 временных интервалов кадра 30 определены как информационные каналы, таймслоты 1-15 и 17-31, соответствующие телефонным каналам 1-30. Длительность кадра составляет 125 мкс, он содержит 32 таймслота (TS). TS № 0 выделен для цикловой синхронизации кадра, а TS № 16 назначен каналу сигнализации; остальные TS доступны для назначения каналу B. Кадр CEPT содержит четыре бита сигнализации: A, B, C и D. Биты сигнализации всех 30 информационных каналов передаются в таймслоте 16 для кадров 1-15. Плата PRIB поддерживает импульсный набор, набор DTMF и сигнализацию по регистру MFC-R2 (на основании Рекомендации ITU-T Q.440-480). |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
LED |
Режим PRI |
Режим E1R2 |
Примечания |
|
LD1 |
Синхронизация ФАПЧ |
Синхронизация ФАПЧ |
Красный ВКЛ.:ошибка ВЫКЛ.:норм. |
|
LD2 |
Потеря сигнала от линии |
Потеря сигнала отлинии |
Красный ВКЛ.:ошибка ВЫКЛ.:норм. |
|
LD3 |
Сигнал индикации аварийного состояния |
Сигнал индикации аварийного состояния |
Красный ВКЛ.:ошибка ВЫКЛ.:норм. |
|
LD4 |
Дистанционная индикация аварийных стстояний |
Ошибка цикловой синхронизации |
Красный ВКЛ.:ошибка ВЫКЛ.:норм. |
|
LD5 |
Множественные сбои кадров |
Множественные сбои кадров |
Красный ВКЛ.:ошибка ВЫКЛ.:норм. |
|
LD6 |
Ошибка проверки избыточным циклическим кодом |
Проверка избыточным циклическим кодом (ВКЛ.:включение, ВЫКЛ.:отключение) |
Красный ВКЛ.:ошибка ВЫКЛ.:норм. |
|
LD7 |
Индикация штатной работы |
Индикация штатной работы |
Синий (мигает,используется) |
|
LD8 |
Индикация использования канала |
Индикация использования канала |
Синий ВКЛ.:канал используется ВЫКЛ.:все каналы в режиме ожидания |
Параметры окружающей среды.
| Параметр | Градусы, С | Градусы, F |
| Рабочая температура | 0-40 | 32-104 |
| Оптимальная рабочая температура | 20-26 | 68-78 |
| Температура хранения | 10-70 | 32-158 |
| Относительная влажность | 0-80 % | 0-80 % |
- Гарантия: 12 месяцев
